建设项目概况：

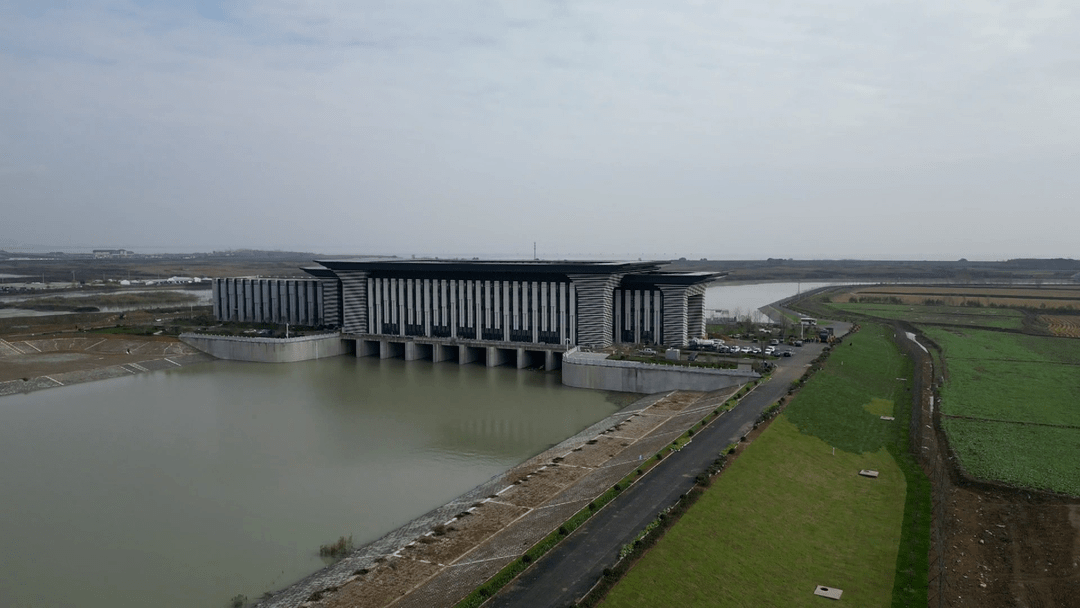

该工程位于肥西县严店镇莲花村的派河口泵站，整体新中式造型，钢琴键的外形，中国古建筑飞檐造型，具有腾飞之势，同时建筑细节吸取音乐符号以及结合水纹波动的立面肌理，宛如跳动的乐章。

在派河口泵站枢纽主体工程施工中，为保证超过1m厚的混凝土浇筑质量，控制水泥水化热不超过25℃，不使结构产生温度变形，在施工中采用了“混凝土浇筑温控有限元仿真计算分析”等技术，确保实现混凝土温度测量的数字化自动采集，以达到更好的防变形效果。同时，全站为智能化泵站，智能照明、巡检机器人、智能温湿度控制系统等多项技术国内领先。

使用产品介绍

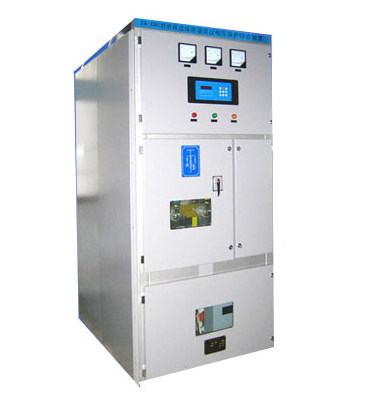

1.YX-SM-12.7 消弧消谐柜

消弧消谐柜又名（微机消弧消谐选线及过电压保护装置），系统线路中一旦发生弧光接地过电压，微机消弧控制器向故障相真空接触器发出合闸命令，故障相真空接触器快速动作，在2个周波内将弧光接地转化为金属性接地。

故障点因弧光过电压为零而立即熄弧，非故障相过电压稳定在 倍的额定相电压，可以长时间安全运行（国家规程要求2小时）。此时由值班人员对故障线路进行处理，或由微机选线装置自动处理。

本装置中的微机消弧消谐控制器还设置了PT断线、装置故障报警等功能；当系统发生接地故障时可发出动作信号，显示故障性质（弧光接地或金属接地或谐振）并显示故障相别；本装置设有RS485微机通讯接口，可实现与计算机联网，与综保厂家后台实现通讯。

2.YXHG-310A DC220V 弧光保护装置

系统特点：

采用32位工业级微处理器，速度快，精度高；

大屏幕液晶显示，界面友好，操作简便；

关键元器件均采用进口优质产品；

具备故障硬定位、软定位功能；

独有的快速电流算法，保证电流判据的快速、可靠性；

弧光信号可在采集单元之间串行传输，从而使监测点的数量可任意增加，且大大减少了传输光纤的成本；

主单元内置电源模块、电流采集模块，安装使用方面，可靠性高；

主单元与采集单元间具有光纤、通讯双连接，既可快速传输故障弧光信号，又可进行数据传输；

全数字化设计，整定参数时无需拨码开关及电位器等机械原件，精度高，无振动、磨损等隐患；

多种通讯接口实现灵活的组网方案；

可选的带延时的电流保护，可作为开关柜的二级过流保护；

动作判据可设，动作判据可设置为弧光加电流或仅弧光；

弧光探头通过光纤与主设备无源链接，电气隔离及抗干扰能力极强；

有事故记录，故障录波、遥信、电流测量、自检等辅助功能；

GPS同步对时接口；

全金属外壳设计，有效屏蔽外界电磁干扰；

（1） YXHG-310A　　弧光保护主单元

主单元是电弧光保护系统的核心部件，负责输入量的采集、测量、计算及逻辑判断，实现系统的各项保护逻辑、与站内监控系统通信、自检及其他辅助功能。

（2） YXHG-310B  弧光采集单元

该单元作为弧光保护的采集单元，提供8路弧光输出，采集探头方式采集弧光，并把该信号通过光纤传递给主单元，并有一路通讯口与主单元进行数据传输。当有多台采集单元时，各采集单元间采用串行方式传递弧光信号，最终传递给主单元。
